Antena GPS Cerámica Compacta con Conector IPEX para Dispositivos IoT
Información del producto
Especificaciones clave/Características especiales
Esta antena de cerámica GPS activa integra un elemento de antena de cerámica compacta con un amplificador de bajo ruido incorporado (LNA), proporcionando una solución práctica para la recepción de señal GPS en dispositivos electrónicos integrados. Diseñado para la banda de frecuencia de 1575,42 MHz, combina una pequeña huella de la antena con la amplificación de la señal para apoyar la integración en el equipo espacio-limitado.
La antena ofrece una dimensión total de la antena de 25 × 25 milímetros, un conector de IPEX y un cable coaxial corto para la instalación interna flexible. Con una baja cifra de ruido de hasta 2 dB y una ganancia LNA de al menos 28 dB, es adecuado para aplicaciones de posicionamiento, navegación y seguimiento que requieren una solución compacta de antena GPS activa.
La longitud del cable, el modelo de cable y las opciones de conector se pueden personalizar de acuerdo con los requisitos del proyecto, lo que lo hace adecuado para el desarrollo de productos OEM y ODM.
| Artículo | Especificación |
|---|---|
| Tipo de antena | Antena de cerámica GPS activa |
| Rango de frecuencia | 1575,42 ± 3 MHz |
| Impedancia de la antena | 50 Ω |
| Polarización | Circular |
| Relación axial | ≤ 5 dB |
| Cobertura horizontal | 360 ° |
| Salida de antena VSWR | ≤ 1,5 |
| Ganancia máxima de la antena | 4 dBi |
| 10 dB de ancho de banda | ± 5 MHz |
| Ganancia LNA | ≥ 28 dB |
| Figura de ruido LNA | ≤ 2 dB |
| Salida LNA VSWR | ≤ 2,0 |
| Planitud en banda | ± 1,0 dB |
| Compresión de la salida P1dB | ≥ − 10 dBm |
| Rechazo fuera de banda | > 35 dBc a 100 MHz de desplazamiento |
| Voltaje de trabajo | 3-5 V |
| Corriente de trabajo | ≤ 20 mA |

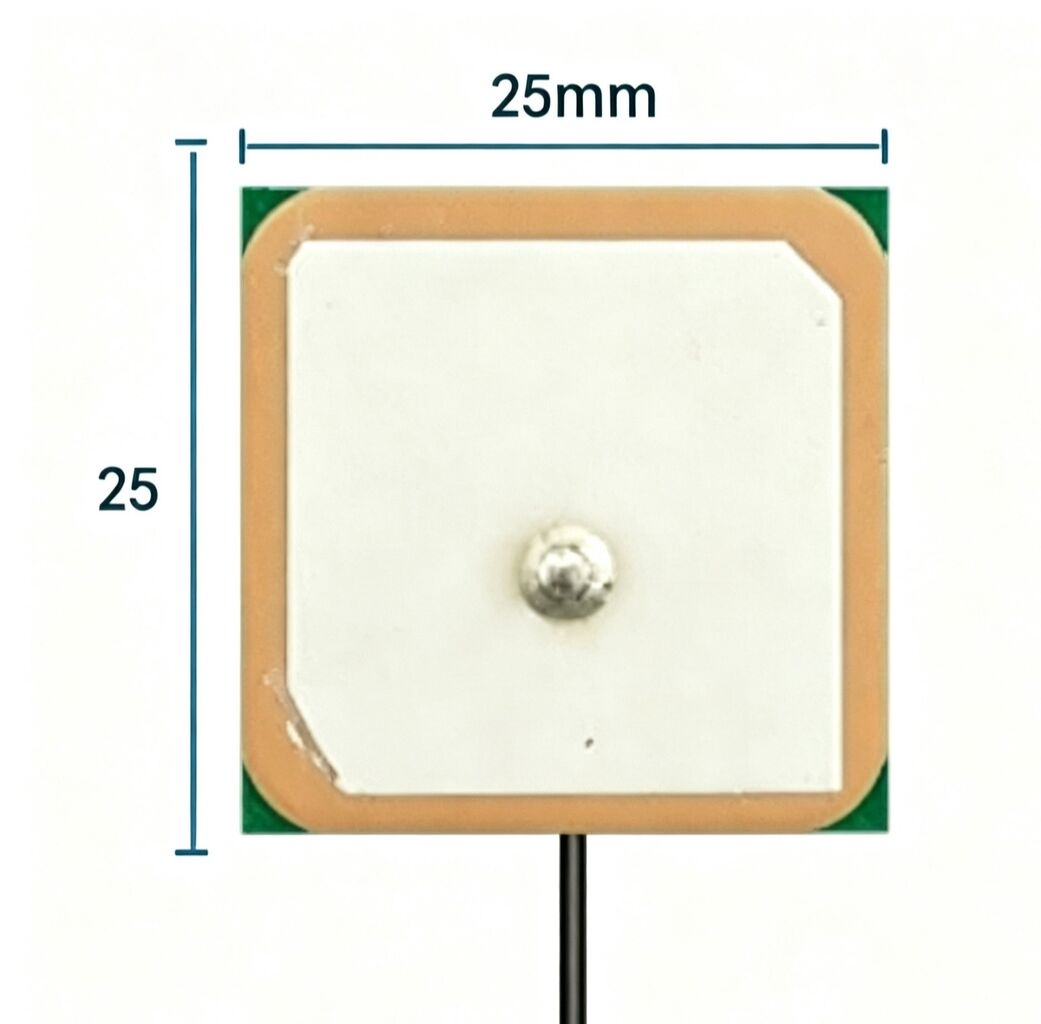

| Dimensión general de la antena | 25 × 25 × 6,5mm |

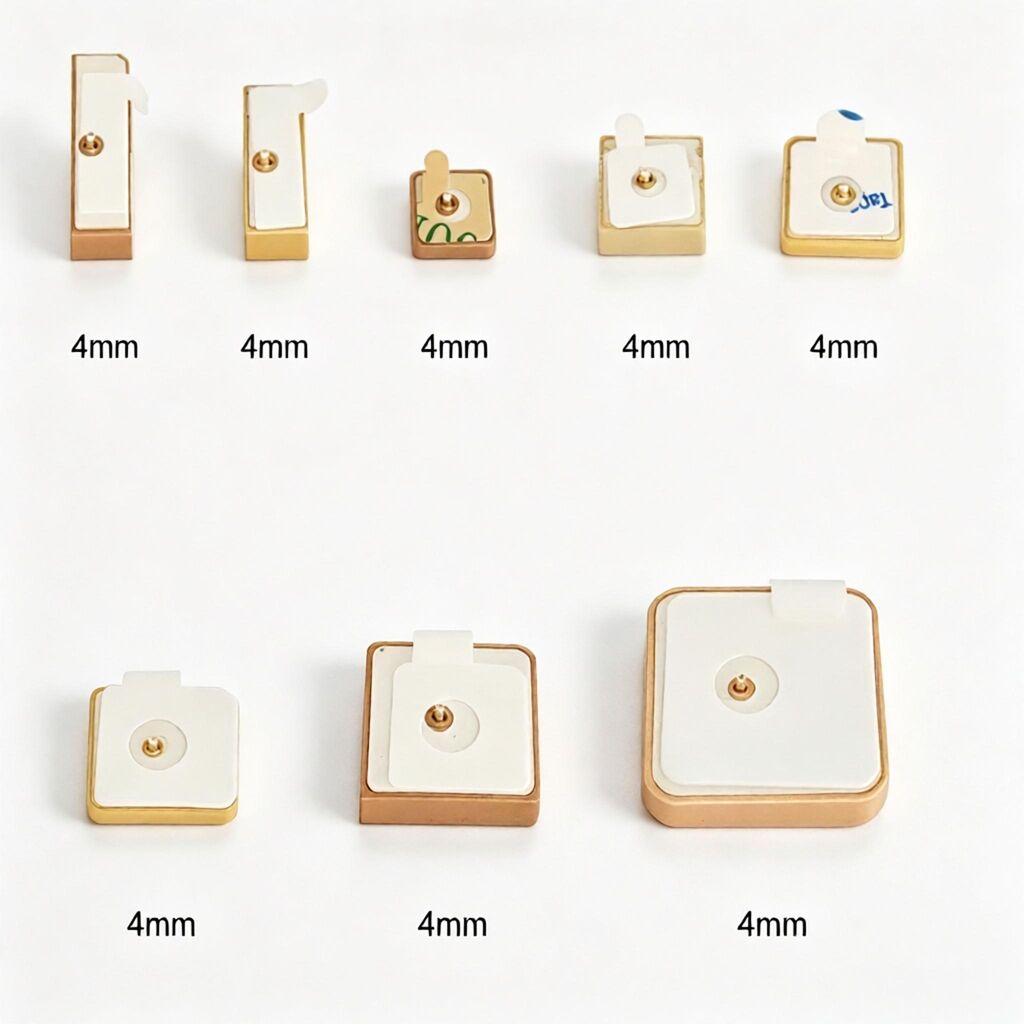

| Dimensión de cerámica del elemento | 25 × 25 × 4mm |
| Modelo de cable | RG113 o personalizado |
| Longitud del cable | 85 ± 5mm o personalizado |

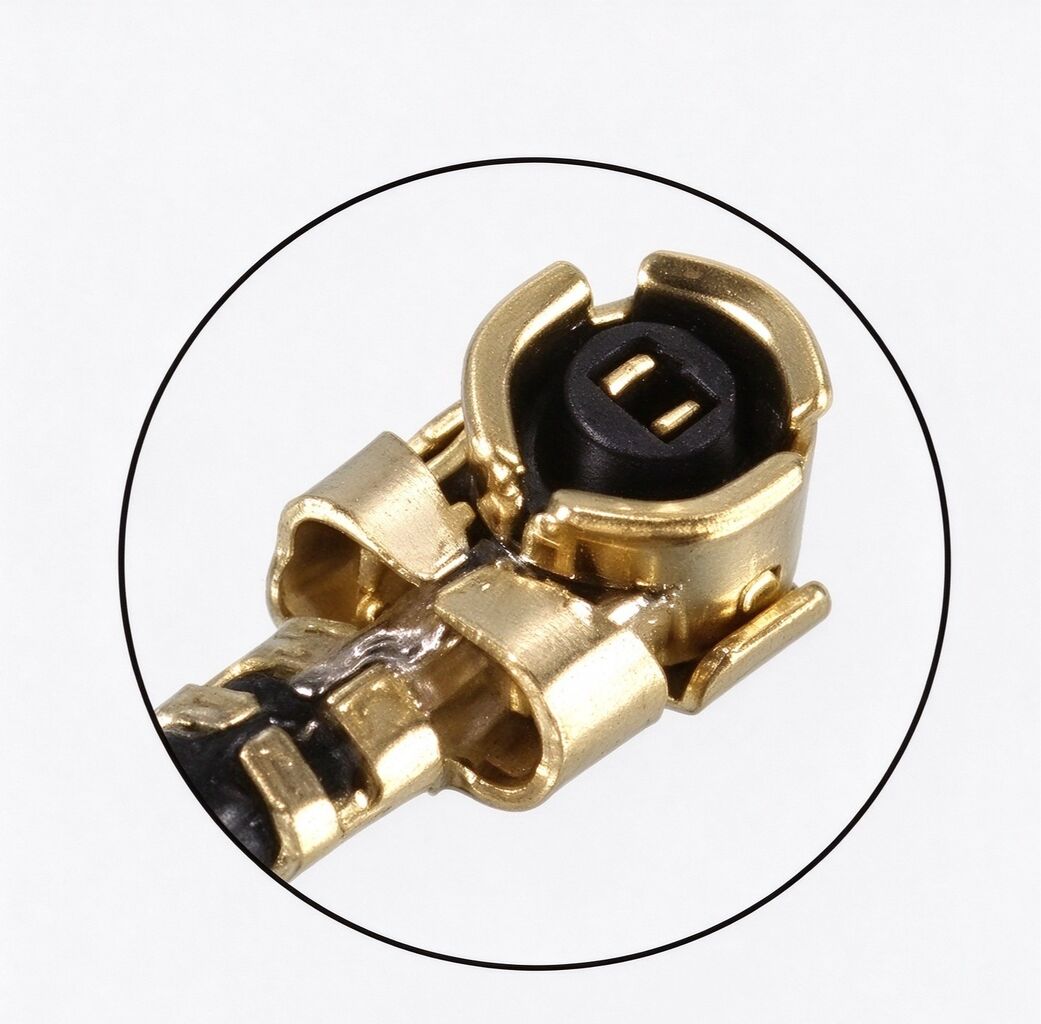

| Conector | IPEX o personalizado |
| Temperatura de funcionamiento | -40 °C a 65 °C |
| Temperatura de almacenamiento | -50 °C a 85 °C |
| Humedad | 40-95% |
Ventajas del producto

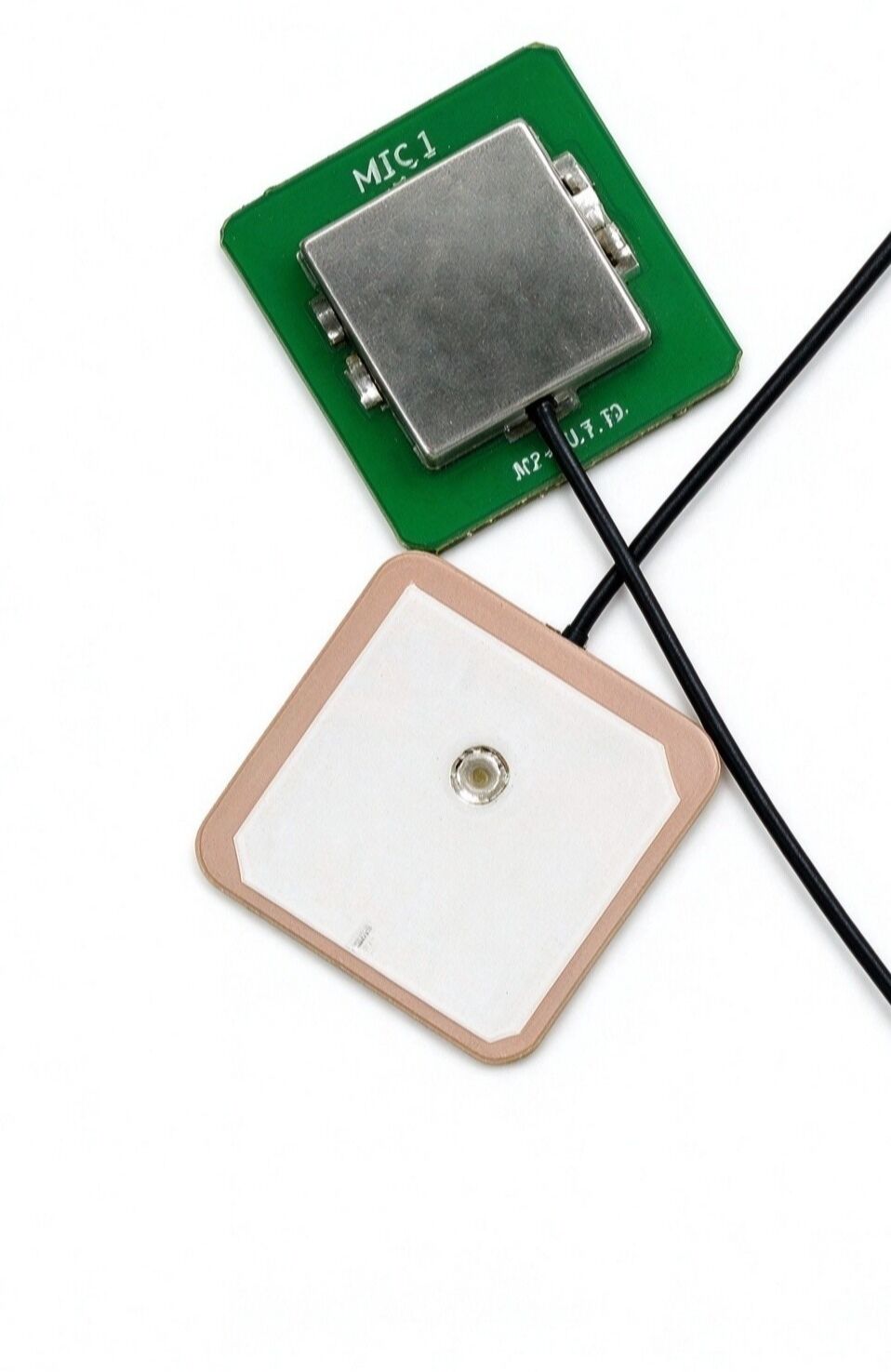

Antena integrada y diseño de LNA
El elemento de antena de cerámica y el amplificador de bajo ruido están integrados en un conjunto compacto. Este diseño simplifica la integración de la antena interna y proporciona amplificación de señal para aplicaciones de recepción GPS.
Estructura compacta para la instalación integrada
Con una dimensión total de 25 × 25 × 6,5mm y un elemento cerámico de 25 × 25 × 4mm, la antena es adecuada para productos electrónicos con un espacio de instalación interno limitado. El cable coaxial corto y el conector IPEX admiten una conexión conveniente a equipos compatibles.
Personalización flexible OEM y ODM
La longitud del cable, el tipo de cable y la configuración del conector se pueden personalizar para cumplir con los diferentes diseños de dispositivos y requisitos de integración. Esta flexibilidad ayuda a los fabricantes a desarrollar productos electrónicos habilitados para GPS para diferentes aplicaciones.
Aplicaciones principales
- Dispositivos de navegación GPS: Recepción GPS interna para equipos de navegación compactos.
- Sistemas de seguimiento de vehículos: Integración en terminales de seguimiento GPS compatibles.
- Dispositivos de posicionamiento IoT: recepción GPS para dispositivos conectados que requieren información de ubicación.
- Equipo electrónico portátil: soluciones de antena integrada para productos de posicionamiento compactos.
- Terminales de monitorización GPS: Integración en equipos compatibles de monitorización y localización.
- Dispositivos electrónicos OEM: Conjuntos de antena personalizados para el desarrollo de productos habilitados para GPS.
Preguntas frecuentes
Q1: ¿Es esta una antena GPS activa?
Sí. La antena integra un amplificador de bajo ruido (LNA) con un elemento de antena GPS de cerámica y requiere un suministro de 3-5 V DC.
Q2: ¿Se puede personalizar la longitud del cable y el conector?
Sí. La longitud de cable estándar es 85 ± 5 m. La longitud de cable, el modelo de cable y las opciones del conector se pueden modificar para requisitos particulares según su diseño del dispositivo.
P3: ¿Qué se debe tener en cuenta al integrar esta antena en un dispositivo?
El dispositivo host debe proporcionar una fuente de alimentación compatible de 3-5 V y una conexión de RF correspondiente. La posición de instalación de la antena y los materiales circundantes también deben considerarse durante la integración.
Q4: ¿Puede usted proporcionar servicios del OEM o del ODM?
Sí. Las configuraciones de cable personalizadas y las opciones de conector se pueden discutir de acuerdo con los requisitos del proyecto y las necesidades de producción.
Q5: ¿Para qué aplicaciones está diseñada esta antena?
Está diseñado para la recepción GPS en dispositivos electrónicos de navegación, seguimiento, posicionamiento y IoT compatibles.
Apoyamos las soluciones personalizadas de la antena para los dispositivos electrónicos GPS-permitidos. Las opciones de personalización disponibles incluyen longitud de cable, modelo de cable coaxial y tipo de conector. Nuestro equipo puede trabajar con los clientes para evaluar las dimensiones de la antena, los requisitos de conexión y las condiciones de instalación para diferentes diseños de productos.
Soporte OEM & ODM
Los requisitos del OEM y del ODM son agradables para la evaluación del proyecto, el desarrollo de la muestra y la producción a granel.
