Antena GPS Compacta de 25x25x4mm con Conector IPEX
Información del producto
Especificaciones clave/Características especiales
| Artículo | Especificación |
|---|---|
| Tipo de producto | Antena de parche de cerámica GPS activo |
| Centro de frecuencia | 1575,42 ± 3 MHz |
| Ancho de banda | CF ± 5 MHz |
| Polarización | RHCP |
| Ganancia de antena (Zenith) | 5 dBic |
| Antena VSWR | <1,5 |
| Impedancia | 50 Ω |
| Relación axial (Zenith) | 3 dB |

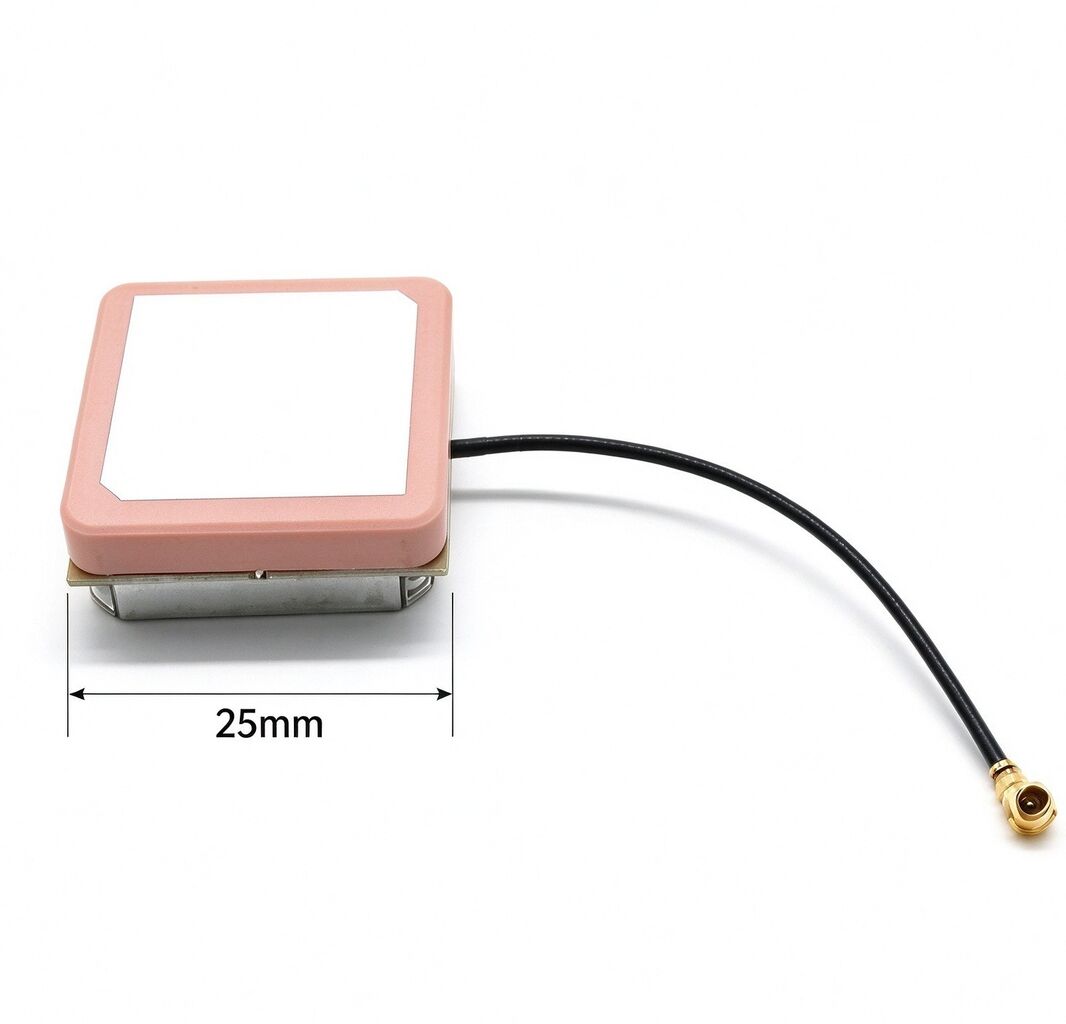

| Dimensiones de la antena | 25 × 25 × 4mm |
| Ganancia LNA | 28 ± 2 dB |
| Figura de ruido LNA | <1,5 dB |
| Tensión de alimentación LNA | 2,2-5 V DC |
| Consumo de corriente | 5-15 mA |
| VSWR LNA | <2,0 |
| Cable | RF1.13 o personalizado |
| Conector | IPEX o personalizado |
| Temperatura de funcionamiento | -40 °C a 85 °C |
| Humedad relativa | Hasta el 75% |
| Vibración | 10-55Hz, 1,5mm de amplitud, 2 horas |
| Cumplimiento de RoHS | Sí |
Ventajas del producto
Diseño de parche de cerámica compacto
El elemento de antena de cerámica de 25 × 25 × 4mm es adecuado para diseños electrónicos con limitaciones de espacio. Su estructura compacta brinda flexibilidad a los fabricantes de equipos al planificar la colocación de antenas dentro de dispositivos de posicionamiento y sistemas integrados.
LNA integrado para recepción de señal GPS
El amplificador de bajo ruido incorporado proporciona una ganancia de 28 ± 2 dB con una cifra de ruido inferior a 1,5 dB. Combinado con la polarización de RHCP, esta configuración se diseña para la recepción de la señal de GPS L1 en sistemas compatibles del receptor. La ganancia de antena y la ganancia de LNA se especifican por separado para aclarar los parámetros de rendimiento reales.
Opciones flexibles de cable y conector
La antena admite configuraciones de cable RF1.13 y conector IPEX, con opciones alternativas disponibles para discusión. El rango de operación de 2,2-5 V DC y las dimensiones compactas permiten a los ingenieros evaluar el producto frente a diferentes interfaces de equipos y requisitos de instalación.
Aplicaciones principales
- Navegación GPS y equipos de posicionamiento
- Seguimiento de vehículos y dispositivos telemáticos
- Sistemas de receptor GPS embebidos
- Terminales de posicionamiento portátiles
- Electrónica industrial habilitada para GPS
La idoneidad de la aplicación depende del módulo de recepción, la colocación de la antena, la fuente de alimentación y el diseño general del sistema.
Preguntas frecuentes
Q1: ¿Es esta una antena GPS activa o pasiva?
Esta es una antena GPS activa con un amplificador de bajo ruido incorporado. El LNA requiere una fuente de alimentación de 2,2-5 V DC.
Q2: ¿Qué frecuencia soporta esta antena?
La frecuencia central especificada es 1575,42 ± 3 MHz, correspondiente a la banda de frecuencia GPS L1. La compatibilidad con el receptor de destino debe confirmarse antes de realizar el pedido.
Q3: ¿Se puede personalizar la longitud del cable y el conector?
La antena apoya el cable RF1.13 y las opciones del conector de IPEX. Proporcionen por favor su longitud de cable requerida y el tipo del conector para la confirmación.
P4: ¿Qué debe tenerse en cuenta al integrar esta antena en un dispositivo?
Los ingenieros deben verificar el espacio de instalación disponible, la orientación de la antena, los requisitos del plano de tierra, la compatibilidad del receptor y la fuente de alimentación de CC para el LNA.
Q5: ¿Es esta antena adecuada para equipos industriales?
La gama de temperaturas de funcionamiento especificada es-40 °C a 85 °C, y el producto es RoHS obediente. La idoneidad final depende del diseño del equipo y de los requisitos ambientales de la aplicación.
| Artículo | Especificación |
|---|---|
| Tipo de producto | Antena de parche de cerámica GPS activo |
| Centro de frecuencia | 1575,42 ± 3 MHz |
| Ancho de banda | CF ± 5 MHz |
| Polarización | RHCP |
| Ganancia de antena (Zenith) | 5 dBic |
| Antena VSWR | <1,5 |
| Impedancia | 50 Ω |
| Relación axial (Zenith) | 3 dB |
| Dimensiones de la antena | 25 × 25 × 4mm |
| Ganancia LNA | 28 ± 2 dB |
| Figura de ruido LNA | <1,5 dB |
| Tensión de alimentación LNA | 2,2-5 V DC |
| Consumo de corriente | 5-15 mA |
| VSWR LNA | <2,0 |
| Cable | RF1.13 o personalizado |
| Conector | IPEX o personalizado |
| Temperatura de funcionamiento | -40 °C a 85 °C |
| Humedad relativa | Hasta el 75% |
| Vibración | 10-55Hz, 1,5mm de amplitud, 2 horas |
| Cumplimiento de RoHS | Sí |
Ventajas del producto
Diseño de parche de cerámica compacto
El elemento de antena de cerámica de 25 × 25 × 4mm es adecuado para diseños electrónicos con limitaciones de espacio. Su estructura compacta brinda flexibilidad a los fabricantes de equipos al planificar la colocación de antenas dentro de dispositivos de posicionamiento y sistemas integrados.
LNA integrado para recepción de señal GPS
El amplificador de bajo ruido incorporado proporciona una ganancia de 28 ± 2 dB con una cifra de ruido inferior a 1,5 dB. Combinado con la polarización de RHCP, esta configuración se diseña para la recepción de la señal de GPS L1 en sistemas compatibles del receptor. La ganancia de antena y la ganancia de LNA se especifican por separado para aclarar los parámetros de rendimiento reales.
Opciones flexibles de cable y conector
La antena admite configuraciones de cable RF1.13 y conector IPEX, con opciones alternativas disponibles para discusión. El rango de operación de 2,2-5 V DC y las dimensiones compactas permiten a los ingenieros evaluar el producto frente a diferentes interfaces de equipos y requisitos de instalación.
Aplicaciones principales
- Navegación GPS y equipos de posicionamiento
- Seguimiento de vehículos y dispositivos telemáticos
- Sistemas de receptor GPS embebidos
- Terminales de posicionamiento portátiles
- Electrónica industrial habilitada para GPS
La idoneidad de la aplicación depende del módulo de recepción, la colocación de la antena, la fuente de alimentación y el diseño general del sistema.
Preguntas frecuentes
Q1: ¿Es esta una antena GPS activa o pasiva?
Esta es una antena GPS activa con un amplificador de bajo ruido incorporado. El LNA requiere una fuente de alimentación de 2,2-5 V DC.
Q2: ¿Qué frecuencia soporta esta antena?
La frecuencia central especificada es 1575,42 ± 3 MHz, correspondiente a la banda de frecuencia GPS L1. La compatibilidad con el receptor de destino debe confirmarse antes de realizar el pedido.
Q3: ¿Se puede personalizar la longitud del cable y el conector?
La antena apoya el cable RF1.13 y las opciones del conector de IPEX. Proporcionen por favor su longitud de cable requerida y el tipo del conector para la confirmación.
P4: ¿Qué debe tenerse en cuenta al integrar esta antena en un dispositivo?
Los ingenieros deben verificar el espacio de instalación disponible, la orientación de la antena, los requisitos del plano de tierra, la compatibilidad del receptor y la fuente de alimentación de CC para el LNA.
Q5: ¿Es esta antena adecuada para equipos industriales?
La gama de temperaturas de funcionamiento especificada es-40 °C a 85 °C, y el producto es RoHS obediente. La idoneidad final depende del diseño del equipo y de los requisitos ambientales de la aplicación.
