Descripción general del producto

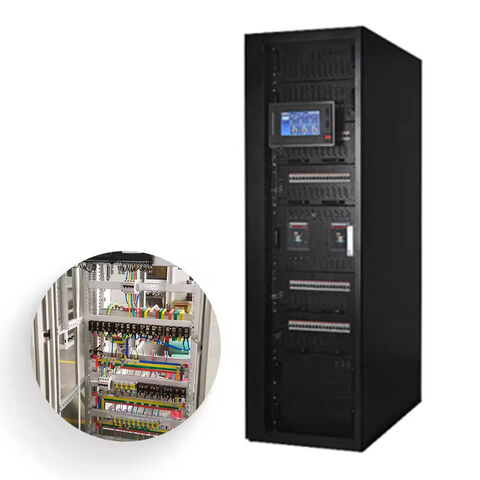

ElGabinete de distribución inteligente de poder de la OIT con el panel de control (modelo: OIT-SMART-SPDG)Está diseñado para sistemas eléctricos de centros de datos, industriales y comerciales. Con un voltaje clasificado de 380V-208V y una corriente clasificada de 1200A, asegura la distribución de poder segura, estable, y eficiente para la infraestructura crítica. El gabinete admite múltiples configuraciones de entrada/salida, monitoreo inteligente y protocolos de comunicación avanzados que incluyen RS485 y SNMP, lo que permite una integración perfecta con sistemas modernos de administración de energía.

Construido con una estructura robusta, el apresto adaptable, y conforme a los estándares del IEC 947-1, el gabinete proporciona la protección y la adaptabilidad confiables a los ambientes operativos diversos. Sus niveles de protección IP3X para interiores e IP55 para exteriores lo hacen adecuado para diversas condiciones de instalación, mientras que la protección integral contra sobretensiones (SPD) garantiza la seguridad del equipo contra perturbaciones de energía.

Con la supervisión inteligente del voltaje, de la corriente, del consumo de energía, y de los estados del interruptor, el OIT-SMART-SPDG entrega visibilidad y control aumentados sobre redes de distribución. El mantenimiento delantero y trasero fácil de la puerta, la instalación de tierra, y el diseño flexible le hacen una solución altamente confiable para las necesidades modernas de la distribución de poder.

Características

 Monitoreo inteligente de voltaje, corriente, energía y estado del interruptor

Tensión nominal 380V-208V, corriente nominal hasta 1200A

Soporte multi-frecuencia: 50/60Hz

Soporte de comunicación: RS485 y SNMP

Dispositivo de protección contra sobretensiones (SPD) grado 8/20µs, en 20KA, Imax 40KA

Protección IP3X para uso en interiores, IP55 para aplicaciones en exteriores

Conector de entrada XY 630A * 5 wires

Cumple con las normas IEC 947-1

Instalación flexible: diseño montado en el suelo

Mantenimiento de la puerta delantera y trasera para facilitar el mantenimiento

 Tamaño personalizable para adaptarse a las condiciones reales del sitio

Especificaciones técnicas

Modelo

OIT-SMART-SPDG

Calificaciones eléctricas

• Tensión nominal: 380V-208V
• Corriente nominal: 1200A
• Frecuencia: 50/60Hz
• Conector de entrada: 630A × 5 cables

Parámetros de distribución

• 380V ~/3 fases (LLLNG) → 380V ~ WYE / 220V ~ WYE
• 415V ~/3 fases (LLLNG) → 415V ~ WYE / 240V ~ WYE
• 433V ~/3 phase (LLLNG) → 433V ~ WYE / 250V ~ WYE
• 208V ~/3 fase (LLLG) → 208V Delta (opcional)

Voltaje de entrada/voltaje de salida:

Rendimiento de la barra colectora

• Icw/1S/KA: Bus horizontal 10/20/30…
• Ipk/kA: Bus horizontal 17/40/63…

Protección y estándares

• Temperatura: Cumple con IEC 947-1
• Grado del IP: IP3X interior/IP55 al aire libre
• SPD: 8/20µs, en 20KA, Imax 40KA

Monitoreo y control

• Parámetros: Voltaje, corriente, energía eléctrica, estado principal del interruptor del circuito
• Comunicación: RS485, SNMP

Propiedades mecánicas

• Tamaño: personalizable según los requisitos del sitio
• Peso: ~ 350 kg
• Instalación: montado en tierra
• Mantenimiento: Acceso de puerta delantera y trasera

Especificaciones ambientales

• Temperatura de funcionamiento: -5 °C a 40 °C
• Altitud: 0-2000m (reducción de capacidad por encima de 2000m)

Certificaciones

• CCC, CE, UL

Marca

OIT Orient
