Información del producto

Número de modelo	100GHz DWDM	Pequeños pedidos	Aprobado

Especificaciones clave/ Características especiales:

Multiplexor denso de la división de la longitud de onda 100GHz

Aplicación:

Añadir/soltar canal
Red DWDM
Amplificador óptico de fibra

Característica:

Pérdida de inserción baja
Banda ancha del paso
Alto aislamiento del canal
Alta estabilidad y fiabilidad

Especificaciones:

Parámetro		4 Canal		8 Canal		16 Canal
		Mux	Demux	Mux	Demux	Mux	Demux
Longitud de onda del canal (nm)		Rejilla de la UIT 100 GHz
Exactitud central de la longitud de onda (nanómetro)		± 0,05
Espaciado entre canales (GHz) GHz		100
Banda de paso del canal (ancho de banda de @-0.5dB) (nanómetro)		≥ 0,22
Pérdida de inserción		≤ 1,6		≤ 2,5		≤ 3,5
Uniformidad del canal		≤ 0,6		≤ 1,0		≤ 1,5
Ripple del canal		0,3		0,3		0,3
Aislamiento	Adyacente	N/A	> 30	N/A	> 30	N/A	> 30
	No adyacente	N/A	> 40	N/A	> 40	N/A	> 40
Sensibilidad a la temperatura (dB/℃) Pérdida de inserción		≤ 0.005
Temperatura de la longitud de onda Shifting℃)		<0.002
Pérdida dependiente de la polarización (DB)		<0,1
Dispersión del modo de la polarización (PS)		<0,1
Directividad (dB)		> 50
Pérdida de retorno (dB)		> 45
Manejo de potencia máxima (mW)		500
Temperatura de funcionamiento (℃)		-5 ~ 75
Temperatura de almacenamiento (℃)		-40 ~ 85
Dimensión del paquete (mm)		1. dimensión del paquete (mm) 2. l140xw100xh15 (9ch ~ 18ch módulo) 3. Rack de 19 1U

Información de la orden

Configuración	Canal No.	Canal	Tipo de coleta	Longitud de la fibra	Dimensión (mm)	Conector
M = Mux D = Demux	04 = 4 canal 08 = 8 canal 16 = 16 canal N = N canal …	C20 = 1561.42nm C21 = 1560.61nm …	0 = 250um 1 = 900um 2 = 2,0mm 3 = 3,0mm	1 = 1m 2 = 1,5 m 3 = otros	1 = L100 x W80 XH10 2 = L140xW100xH 15 3 = 19 1U Rack	0 = Ninguno 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = otros

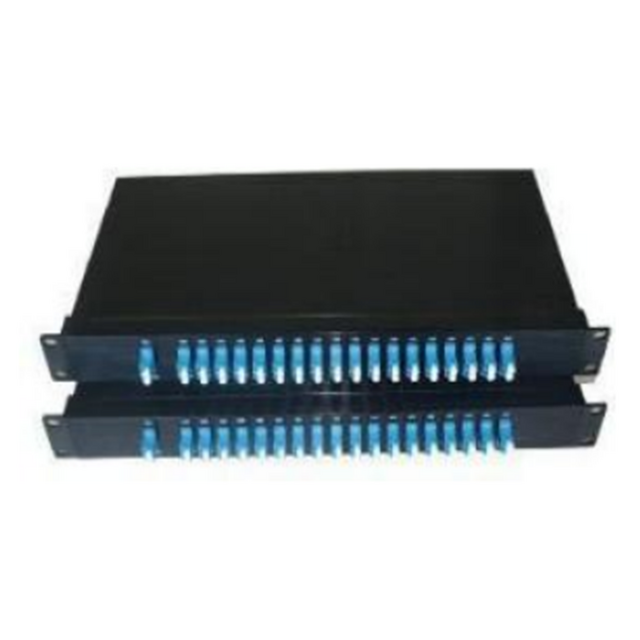

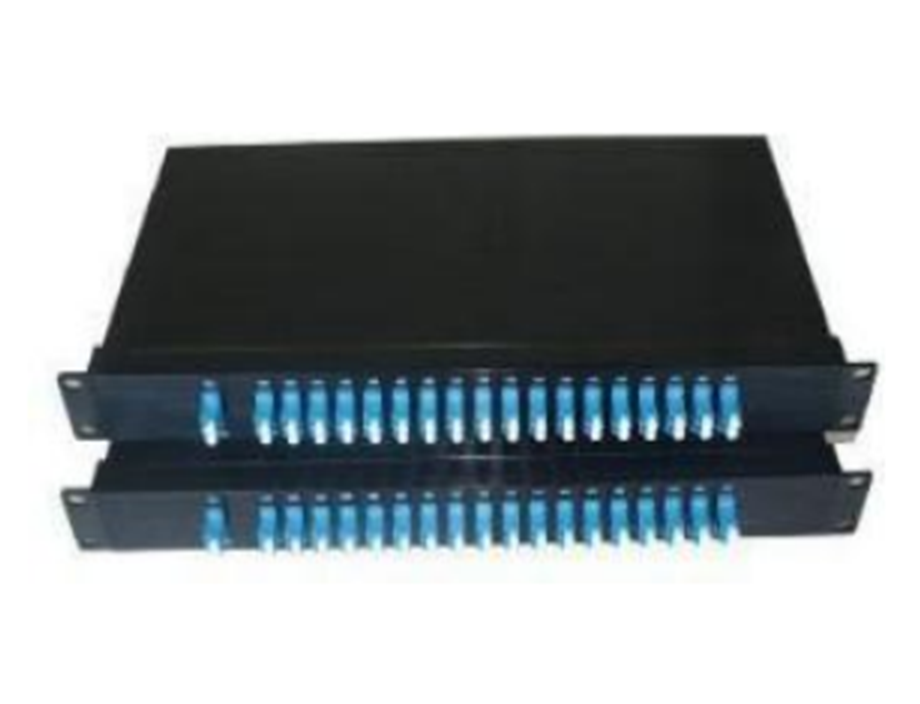

Imagen del producto

¿Por qué elegir TAKFLY?

• 25 años de experiencia en fabricación de fibra óptica

450 trabajadores de la asamblea con 3 años de experiencia

• 10 ingenieros dedicados del R & D

• 16 máquinas de inyección alemanas y líneas de producción

• 30 instrumentos de prueba incluyendo OTDR, 3D, VFL, IL & probadores de RL, probadores de la fuerza de la tensión, y más

• Servicios de la marca del OEM disponibles

• Participación regular en exposiciones mundiales: OFC, ECOC, CommunicAsia y otras

Proceso de control de calidad

• Inspección de la materia prima antes de la producción

• Inspección completa después de cada proceso de fabricación

• Comprobaciones integrales de producción de media etapa

• Inspección del producto terminado antes del embalaje

• Verificación de calidad previa al envío

Información de entrega

• Muestras: 1-3 días laborables

• Producción en masa: 3-7 días laborables

• Opciones de embalaje: bolsas de plástico, cajas de cartón y paletas disponibles

Preguntas frecuentes

¿Cómo puedo obtener su catálogo y lista de precios?

Por favor, proporcione su correo electrónico o información de contacto a través de nuestro sitio web para recibir nuestro catálogo y lista de precios.

¿Puedo negociar los precios?

Sí, podemos considerar descuentos para múltiples cargas de contenedores de productos mixtos.

3. ¿Cuánto serán los gastos de envío?

Los gastos de envío dependen del tamaño del envío y el método de envío. Proporcionaremos cargos a petición.

4.-¿Puedo visitarte?

Claro, nuestra fábrica está en Shenzhen, China. Póngase en contacto con nosotros para programar una cita.

¿Qué pasa si hay un problema de calidad cuando recibimos las mercancías?

Si surgen problemas de calidad al desempacar, por favor tome fotos para nuestra referencia. Nuestro departamento del control de calidad investigará y proporcionará las mejores soluciones, y ejecutaremos mejoras para la producción futura.

6. ¿Cuáles son sus términos de embalaje?

En general, empacamos productos en cajas de blister y cajas de cartón, pero también podemos acomodar solicitudes de empaque personalizadas.

7. ¿Cuáles son sus condiciones de pago?

Depósito de T/T el 30%, balanza del 70% antes de la entrega. Proporcionamos fotos de productos y envases antes del pago final.

8. ¿Cuáles son sus condiciones de entrega?

EXW... FOB... CFR... CIF... DDU

9. ¿Qué hay de su tiempo de entrega?

Generalmente, 5-7 días laborables después de recibir el anticipo. El tiempo de entrega específico depende de los artículos y la cantidad de la orden.

¿Puede producir según muestras?

Sí, podemos producir basado en sus muestras o dibujos técnicos.

Si está interesado en nuestros productos o tiene alguna pregunta, ¡no dude en contactarnos en cualquier momento!

Certificaciones de producto

Estándar de certificación	EMC
Imagen del certificado	Haga clic en la imagen para verla más grande
Número del certificado	HTT202104230E
Validez	From 2021/04/22
Emitido por	Shenzhen HTT Technology Co., Ltd.

Estándar de certificación	ROHS
Imagen del certificado	Haga clic en la imagen para verla más grande
Número del certificado	HTT202104230R
Validez	From 2021/04/22
Emitido por	Shenzhen HTT Technology Co., Ltd.

Nota: No todos los agentes certificadores ofrecen la posibilidad de buscar en línea, y algunos tienen un retraso en la publicación de nuevos certificados. Si no puede encontrar un certificado en línea, póngase en contacto con la agencia certificadora o el proveedor para una comprobración más segura.

Principales mercados de exportación

Principales mercados de exportación	Asia, Australasia, Central/Suramérica, Europa Oriental, Mediados de este/África, Norteamérica, Europa occidental
