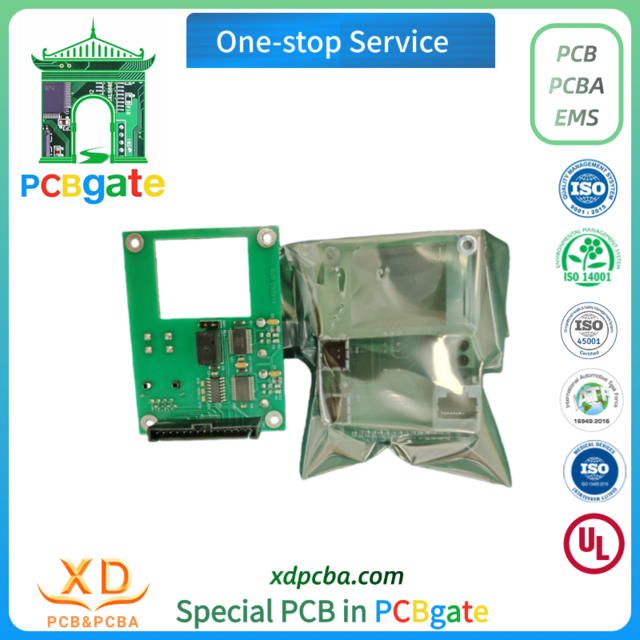

Fabricante de PCBA multicapa de alto rendimiento, soporte OEM para módulos de potencia de máquinas de soldadura, oro de inmersión
US$ 0.5 -
20
/ 1 Pedazo
Pedido mínimo: 1
Pedazo
Obtener último precio
Información del producto
Ver más
Tipo
PCBA de BMS, PCBA de comunicación, PCBA de electrónica de consumo, PCBA de electrodomésticos, PCBA LED, PCBA de placa base, PCBA de electrónica inteligente, PCBA de carga inalámbrica, Tablero, PCB
Capas
Doble capa, Multicapa, De una sola capa, 2 capas, 4 capas, 6 capas, 8 capas, 10 capas, 12 capas
Recubrimiento de metal
Plata, Estaño
Aplicación
Dispositivo electrónico, Comunicación, Electrónica OEM, Electrónica de consumo, Computadora, PCB, Potencia, Industrial, Automotriz, Comercial, Hogar, Hotel
3 años
Este proveedor tiene un sitio web de Global Sources desde hace 3 años.
Tasa de respuesta:
High
Tiempo medio de respuesta:
≤24 h
Tipo de empresa
Fabricante
,
Exportador,
Vendedor nacional,
Vendedor en línea,
Distribuidor,
Empresa comercial
,
Exportador,
Vendedor nacional,
Vendedor en línea,
Distribuidor,
Empresa comercial
Charlar
Seguir
Información del producto
| Número de modelo | PCBA260104206 | Nombre de la marca | XL |
|---|---|---|---|
| Origen | China | Pequeños pedidos | Aprobado |
Especificaciones clave/ Características especiales:
Pcba clon fabricante de electrónica tableros para máquina de soldadura eléctrica

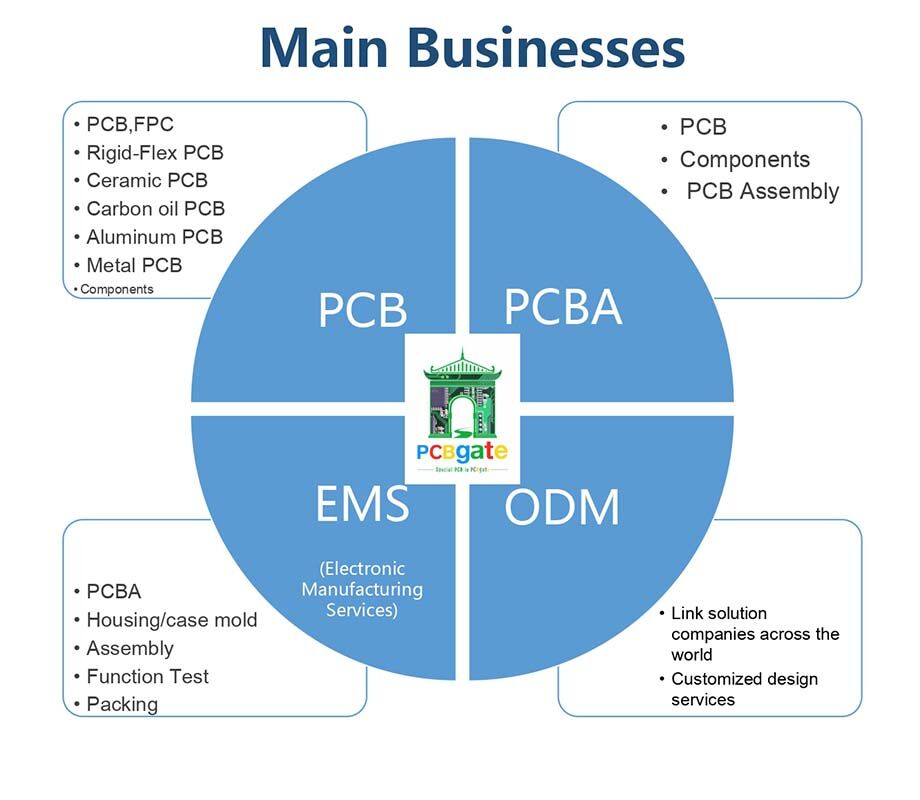

Introducción de la compañía del grupo de PCBgate
Capacidad del producto PCB
| Artículo | Especificación |
|---|---|
| Material | FR-4,FR1, CEM-1, CEM-3, aluminio, cerámica, laminado con respaldo de metal, etc. También hace Vrockery, Taconic, Rogers PCBs, etc. |
| Palabras | Alta Tg CCL está disponible (Tg>= 170 ℃) |
| Grosor del tablero de acabado | 0,2mm-6,00mm(8mil-126mil) |
| Acabado de superficie | Dedo dorado (>= 0,13 um), oro de inmersión (0.025-0075um), oro chapado (0.025-3,0 um), HASL(5-20um), OSP (0,2-0,5 um) |
| Forma | Enrutamiento, punzón, corte en V, chaflán |
| Tratamiento superficial | Máscara de soldadura (negro, verde, blanco, rojo, azul, espesor> = 12um, bloque, BGA) |
| Serigrafía (negro, amarillo, blanco) | |
| Máscara pelable (rojo, azul, espesor> = 300um) | |
| Núcleo mínimo | 0.075mm(3mil) |
| Espesor de cobre | 1/2 oz min; 12oz. |
| Ancho de traza mínima y espaciado de línea | 0.075mm/0,1mm(3mil/4mil) |
| Diámetro del agujero Min para la perforación CNC | 0,1mm(4mil) |
| Diámetro del agujero min para perforar | 0,6mm(35mil) |
| El tamaño más grande del panel | 2000mm * 700mm |
| Posición del agujero | /-0.075mm(3mil) CNC Drilling |
| Conductor Width(W) | +/-0,05mm(2mil) o +/-20% de original |
| Diámetro del agujero (H) | PTHL: /-0.075mm(3mil) |
| Non PTHL: /-0,05mm(2mil) | |
| Tolerancia del esquema | /-0,1mm(5mil) CNC Routing |
| Deformación y giro | 0,70% |
| Resistencia de aislamiento | 10Kohm-20Mohm |
| Conductividad | <50ohm |
| Tensión de prueba | 10-300V |
| Tamaño del panel | 110x100mm(min) |
| 2000x700mm (máx.) | |
| Registro incorrecto de capa | 4 capas: 0,15mm(6mil) |
| 6 capas: 0,25mm(10mil) | |
| Espaciado mínimo entre el borde del agujero y el patrón de circuitos de una capa interior | 0,25mm(10mil) |
| Espaciado mínimo entre el contorno de la placa y el patrón de circuitos de una capa interior | 0,25mm(10mil) |
| Tolerancia del espesor del tablero | 4 capas: /-0,13mm(5mil) |
Capacidad del producto de la asamblea del PWB (SMT)
| Capacidad SMT | |
|---|---|
| Artículo de SMT | Capacidad |
| PCB Max tamaño | 510mm * 1200mm(SMT) |
| Componente de chip | 01005,0201, 0402, 0603, 0805, 1206 paquete |
| Espacio de min. pin de IC | 0,1mm |
| Precisión máx. de la asamblea de IC | ± 0,01mm |
| Capacidad de montaje | ≥ 8 millones de pionts/día |
| Capacidad DIP | 6 líneas de producción DIP |
| Ensayo de ensamblaje | Prueba de puente, prueba AOI, prueba de rayos X, TIC (prueba en circuito) |
| FCT (Prueba de Circuito Funcional) | Prueba actual, prueba de voltaje, prueba de alta temperatura y baja temperatura, prueba de impacto de caída, prueba de envejecimiento, prueba a prueba de agua, prueba a prueba de fugas y etc. Se puede hacer una prueba diferente según su requisito. |

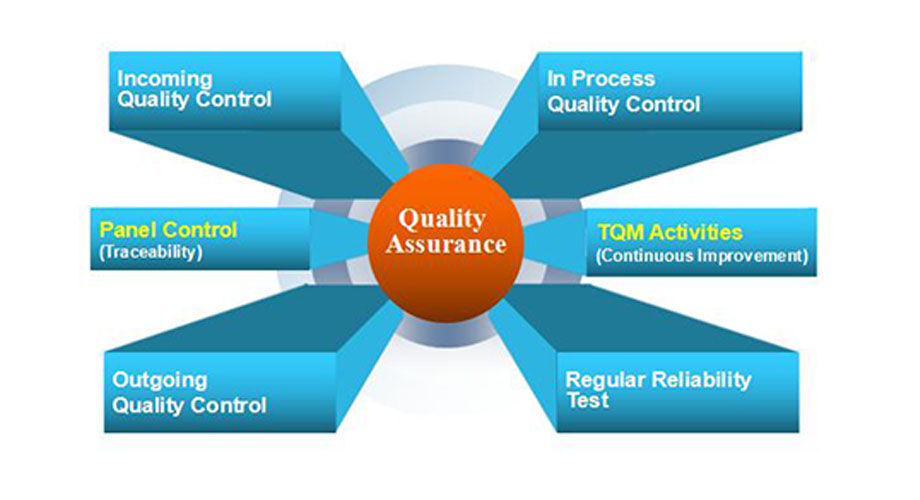

Control de calidad
Los clientes visitan nuestra fábrica
Exposición Show:
Exposición de Munich y Moscú:
Exposición de Rusia:
Q1: ¿Es usted una fábrica o una empresa comercial?

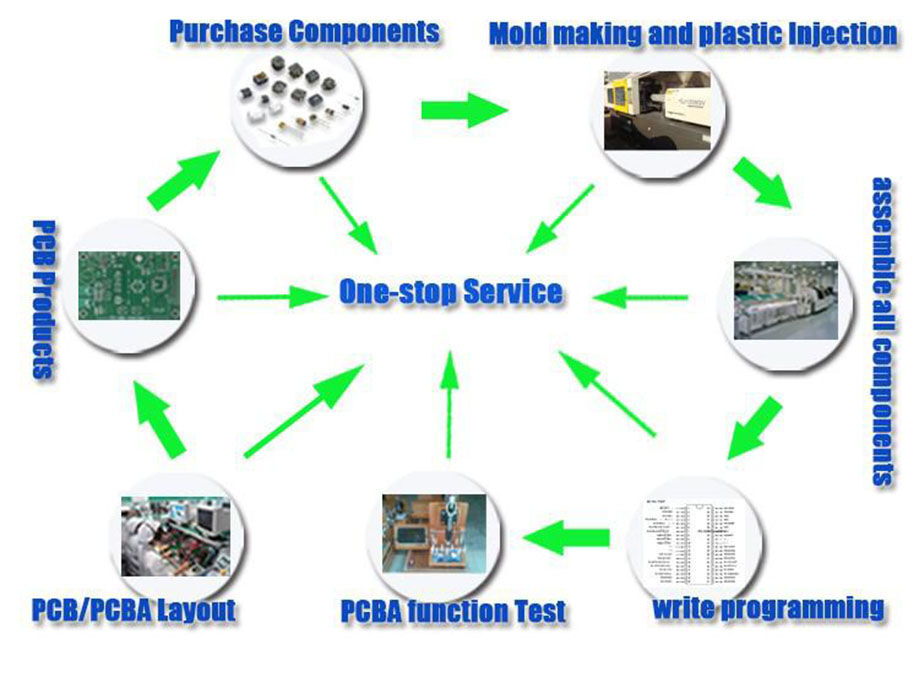

A:Xing Da Electronic Technology Co., ltd es líder OEM PCB y PCBA fabricante en China con más de 14 años de experiencia rica. Nuestro objetivo es "Servicio One-Stop, fabricación inteligente, hacer su producción más fácil."
Q2: ¿Qué se necesita para la cotización?
A:1. PCB y FPC
Necesitamos archivos Ger ber y especificación para la cita
2. PCBA (= Asamblea de componentes de PCBA)
Para PCBA, envíe por favor los ficheros de Ger ber, la especificación y la lista de Bom para el precio de fábrica.
Q3: ¿Mis archivos PCB o PCBA son seguros si se los envío para su fabricación?
R: Respetamos la autoridad de diseño del cliente y nunca fabricaremos PCB o PCBA para otra persona sin su permiso. Nunca compartimos documentos de clientes con terceros. NDA es aceptable.
Q4: ¿Qué pago acepta?
A: T/T,Western Union,Paypal, L/C, tarjeta de crédito, cheque, otros
Q5: ¿Cuál es su método de envío?
A: 1. tenemos nuestros propios forwarders para enviar mercancías con precio competitivo por DHL, UPS, FEDEX, TNT, el ccsme etc. Podemos también arreglar envíos vía el mar o el aire dependiendo de sus requisitos específicos.
Si tiene su propio promotor, podemos cooperar con ellos.
Q6: ¿Qué tal el MOQ?
R: No hay MOQ. Podemos producir prototipos, pequeños pedidos o grandes volúmenes.
Contacte con nosotros:
Móvil/WeChat/WhatsApp:86: 15919476409
Skype:Zenglixia666Sitio web:Www.xdpcba.com;
Correo electrónico:Sales@xdpcba.com; bluesky@xdpcba.com
Principales mercados de exportación
-América del Norte
-Europa Occidental
-Asia
-Australasia
-Centro/Sudamérica
-Europa Oriental
-Medio Oriente/África
-Rusia; NoruegaDescargar más información sobre este producto
Certificaciones de producto
| Estándar de certificación |
Test Report
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114061RR | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenzhen DL Testing Technology Co.,Ltd. | ||||
| Estándar de certificación |
REACH
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114062RR | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenshen DL Testing Technology Co.,Ltd | ||||
| Estándar de certificación |
Test Report
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114063RR | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenzhen DL Testing Technology Co.,Ltd | ||||
| Estándar de certificación |
REACH
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114064RR | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenzhen DL Testing Technology Co.,Ltd | ||||
| Estándar de certificación |
ROHS
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114061RC | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenzhen DL Testing Technology Co.,Ltd. | ||||
| Estándar de certificación |
ROHS
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | DL-241114063RC | ||||
| Validez | From 2024/11/28 | ||||
| Emitido por | Shenzhen DL Testing Technology Co.,Ltd. | ||||
| Estándar de certificación |
UL
| ||||
|---|---|---|---|---|---|
| Imagen del certificado | Haga clic en la imagen para verla más grande | ||||
| Número del certificado | E535137 | ||||
| Validez | From 2023/06/13 | ||||
| Emitido por | UL Solutions | ||||
Nota: No todos los agentes certificadores ofrecen la posibilidad de buscar en línea, y algunos tienen un retraso en la publicación de nuevos certificados. Si no puede encontrar un certificado en línea, póngase en contacto con la agencia certificadora o el proveedor para una comprobración más segura.
Información de envío
| Puerto FOB | Shenzhen | Tiempo de entrega | 15–30 días |
|---|---|---|---|
| Dimensiones por unidad | 10.0 Gramos | Dimensiones por unidad | 10.0 x 5.0 x 0.16 Centímetros |
| Código HTS de EE.UU. | 8534.00.90 00 | Unidades por caja de exportación | 5000.0 |
| Dimensiones de caja de exportación | 44.0 x 30.0 x 34.0 Centímetros | Atributos logísticos | Común |
| Peso de caja exportada | 5.0 Kilogramos | ||
Principales mercados de exportación
| Principales mercados de exportación |
Europa occidental,
Norteamérica,
Europa Oriental,
Mediados de este/África,
Central/Suramérica,
Australasia,
Asia,
Europa del Norte | ||
|---|---|---|---|
Detalles del pago
| Método de pago | Transferencia telegráfica (TT ,T/T) | ||||
|---|---|---|---|---|---|
