MCB 2P de Buena Calidad y Bajo Costo - Mini Interruptor Automático Solar con Logo OEM

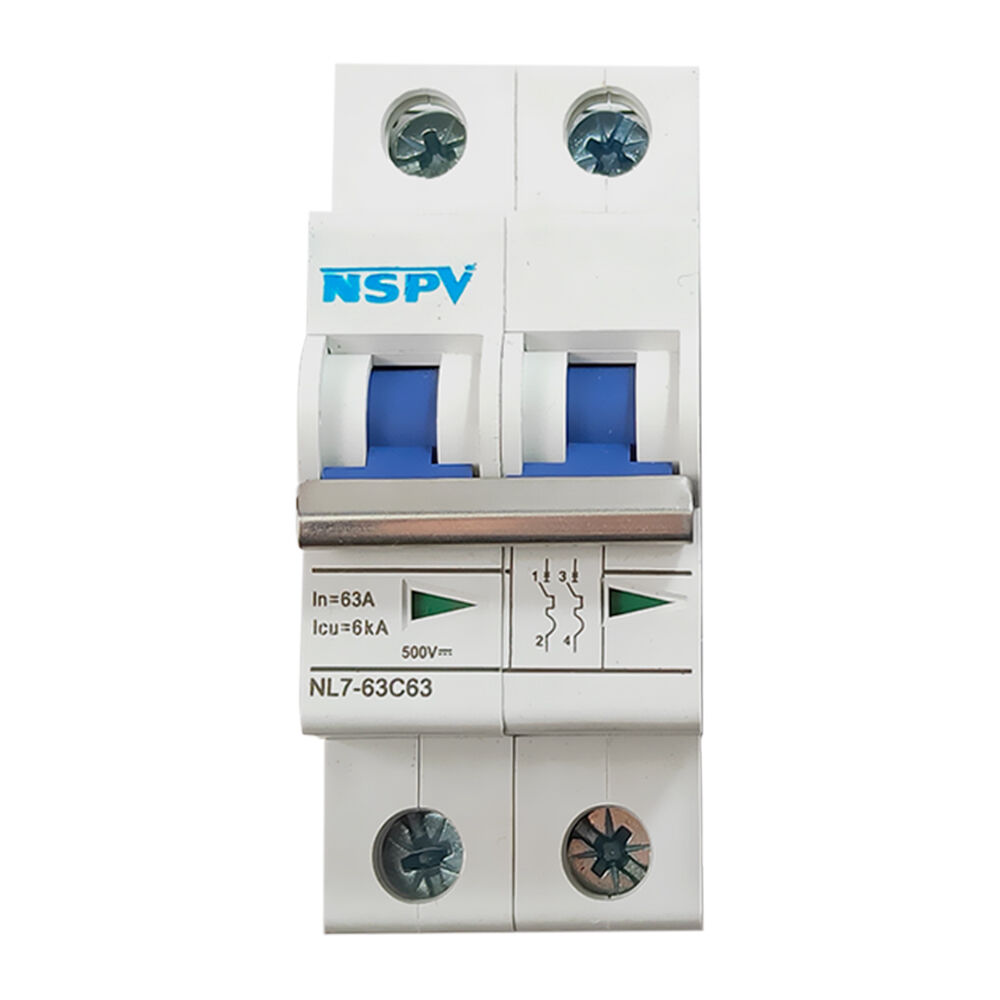

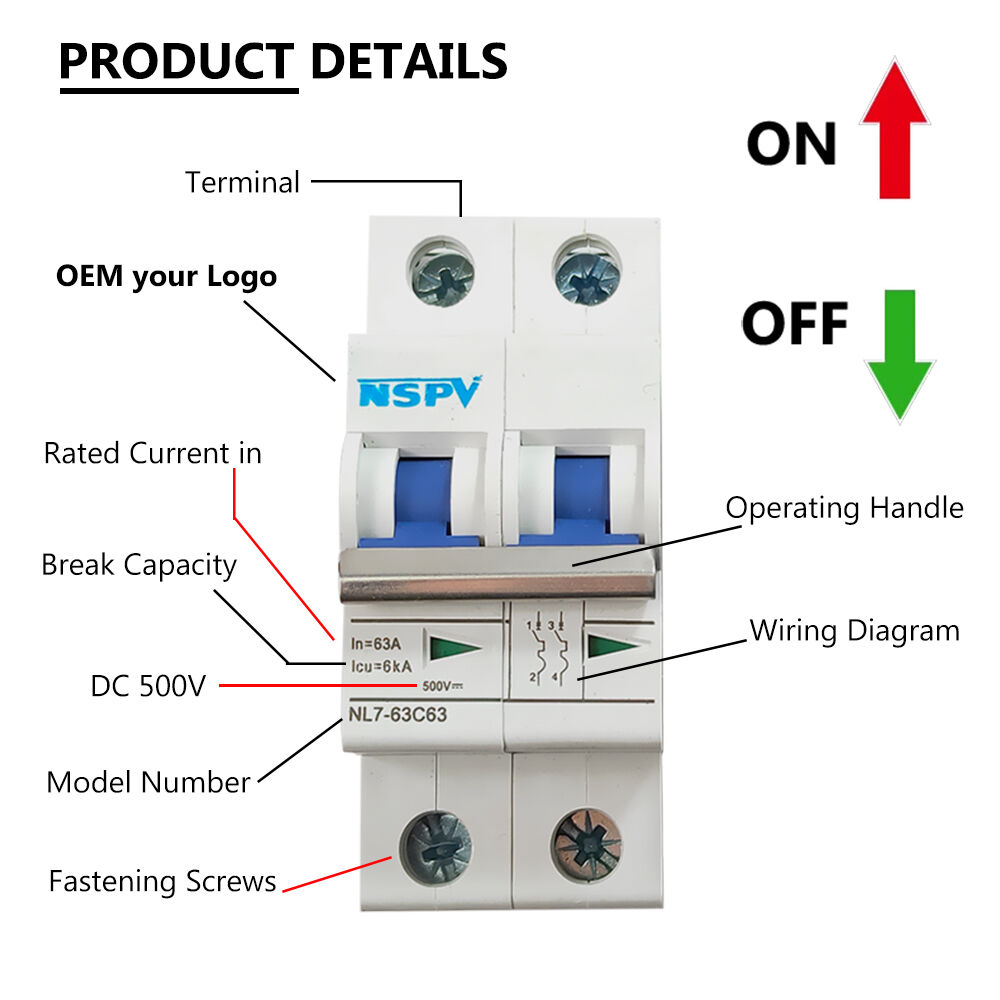

ElNSPV NL7 ‑ 63Es aDisyuntor miniatura DC-clasificado (MCB)Diseñado específicamente para aplicaciones de sistemas de energía solar fotovoltaica (PV) y circuitos de control. Proporciona protección contra sobrecorriente y cortocircuito en entornos de CC de hasta 1200 V CC.

Características y especificaciones clave

• Marca/Modelo: NSPV (Tecnología NewSun PV)-Serie NL7 ‑ 63 (newsunsmart.com)

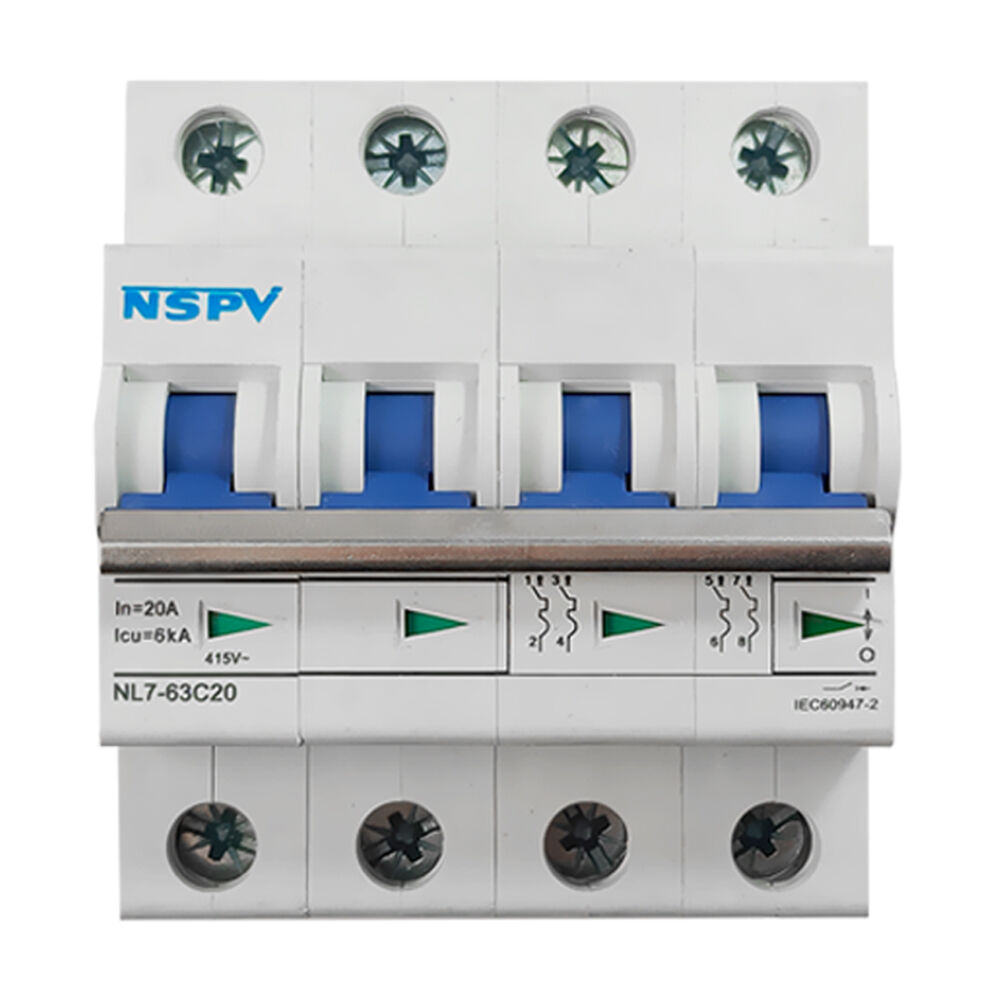

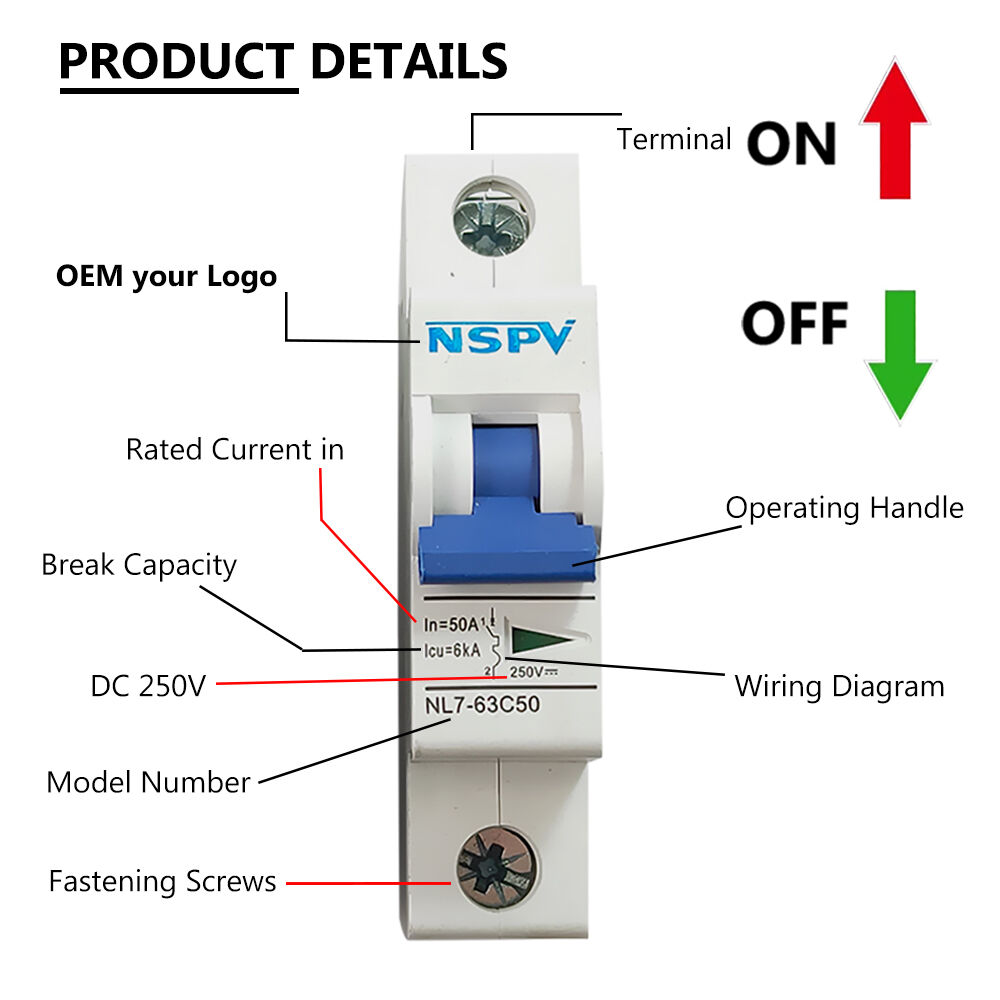

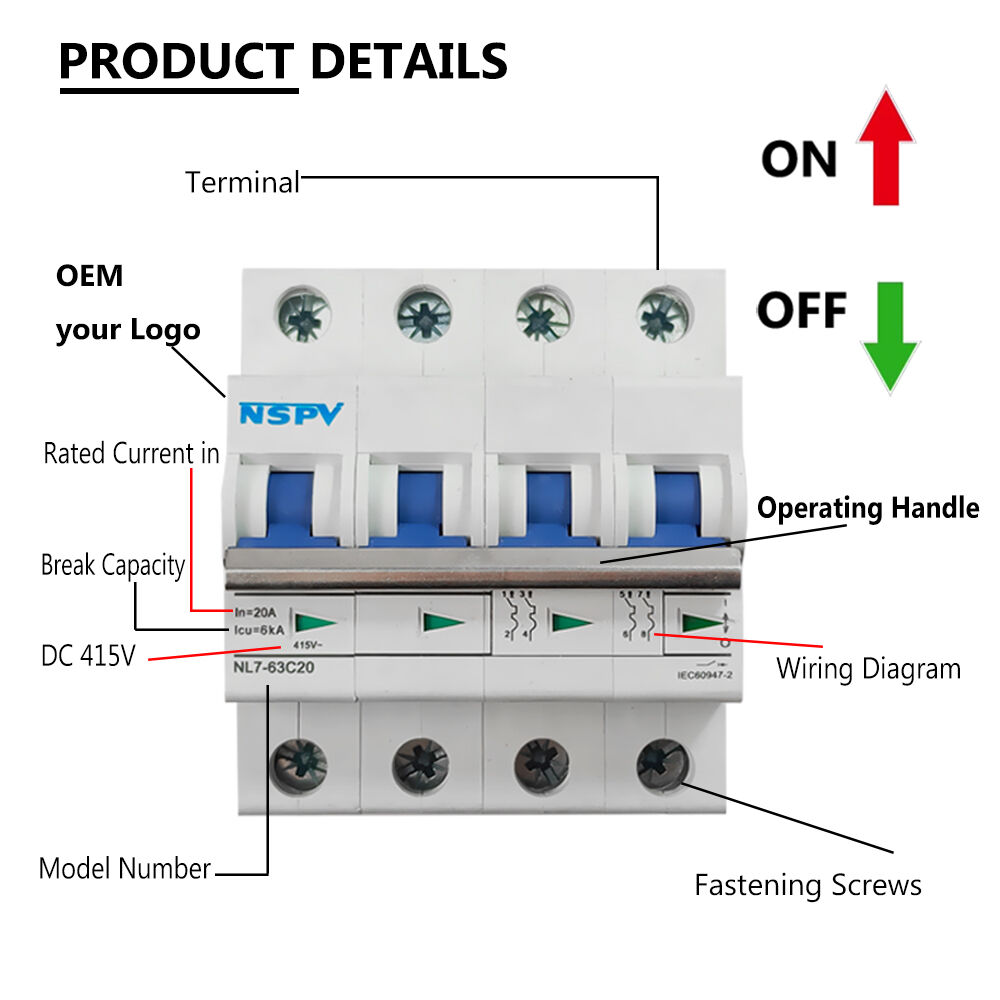

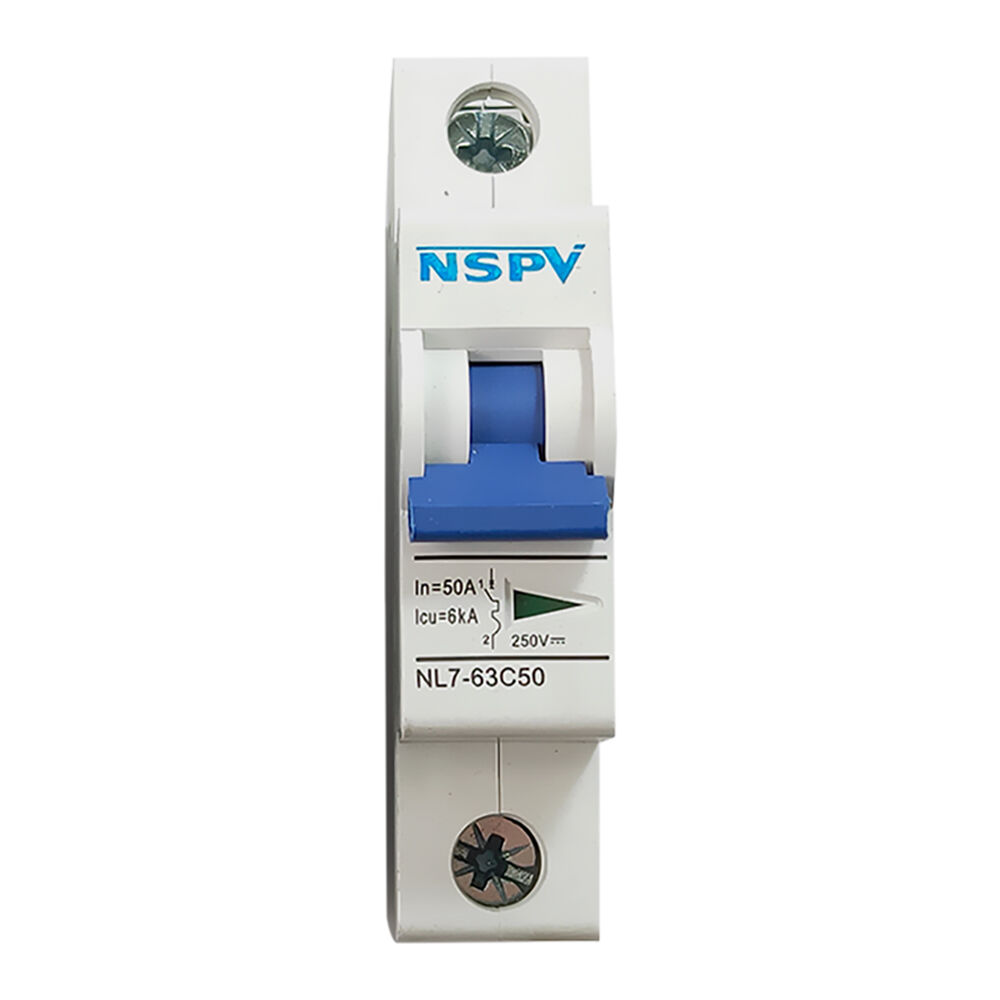

• Polos: Disponible en versiones 1P, 2P, 3P y 4P para diferentes configuraciones de circuito (newsunsmart.com)
• Tensión DC nominal (UE): Soportado desde 12 V hasta 1200 V DC, incluyendo tensiones PV comunes (250 V, 500 V, 750 V, 1000 V, 1200 V)
• Corriente nominal (In): Opciones de 6 A a 63 A (6, 10, 16, 20, 25, 32, 40, 50, 63 A) (newsunsmart.com)
• Capacidad de rotura (Ipu): 6 kA, con Ics disponible (capacidad de rotura de servicio) a aprox. 75% de Ipu (newsunsmart.com)
• Tipos de curvas de disparo: curvas B, C o D para acomodar diferentes tipos de carga y corrientes de entrada (newsunsmart.com)
• Resistencia mecánica/eléctrica: Clasificado para hasta 20.000 ciclos de conmutación mecánica y alrededor de 3.000 operaciones eléctricas (newsunsmart.com)
• Normas y certificación: marcado CE; cumple con las normas internacionales para la protección de circuitos solares (newsunsmart.com)

Aplicaciones típicas

• Protección de circuitos o subcircuitos de control de CC en instalaciones fotovoltaicas
• Protección del circuito de ramificación donde las desconexiones del sistema principal son ascendentes
• Cortocircuito confiable o corte por sobrecarga en paneles solares o equipos relacionados

El NL7 ‑ 63 funciona como unDispositivo de protección suplementario(SPD) donde la protección primaria ya puede estar presente.Newsunsmart.com)

Resumen de especificación

✅Consejos de instalación y selección

1. Identifique los voltios y amperios requeridos: Haga coincidir la corriente nominal del MCB y el voltaje de CC con su cadena fotovoltaica o circuito de control.
2. Elija el número de polos: En los sistemas DC, 2P (positivo y negativo) es habitual. El 1P de un solo polo se usa solo en circuitos aislados.
3. Seleccione el tipo de curva: Use curvas B o C para cargas resistivas o generales; Curvas D cuando existen corrientes de entrada (por ejemplo, controladores de motor).
4. Compruebe la capacidad de corte: asegúrese de que la corriente de falla máxima de su sistema esté dentro de la clasificación de 6 kA.
5. Certificación: Verifique el marcado CE o las aprobaciones equivalentes antes de la instalación.

ℹNotas adicionales

• El NL7 ‑ 63 se diseña exclusivamente para los circuitos de DC-las versiones de la AC-solamente pueden existir bajo una designación separada; confirme si usted piensa utilizar en sistemas de la CA.
• El soporte del fabricante y las hojas de datos se pueden solicitar a los distribuidores autorizados de NSPV o a través de su sitio oficial para obtener especificaciones detalladas de montaje, cableado o temperatura ambiente.

✅Resumen

ElNSPV NL7 ‑ 63 DC MCBEs un dispositivo de protección de sobrecorriente asequible y certificado CE adecuado para sistemas solares fotovoltaicos de CC, que ofrece voltajes de CC de hasta 1200 V y corrientes de hasta 63 A, con capacidad de ruptura de 6 Ka kA y opciones de curva flexibles para varios tipos de carga.
